电动送风过滤式防尘防毒呼吸器(PRF-103R)使用说明书

发布时间：2018-04-26

使用该产品之前请仔细阅读使用说明书

1、用途及特点

该产品（PRF-103R）是一款电动送风过滤式防尘防毒呼吸器（如图1），主机防水设计，经得起严格的清洁及消毒要求，3个过滤器接口（RD40标准接口），根据不同的作业环境选择相适应的过滤器，可使用1个或同时使用2－3个过滤器，具有质轻、佩带舒适、配有舒适宽腰带及双肩带,腰带及肩带可自由调节、符合人体工程学设计，使重量更能平均分布，全身受力、使用方便、过滤精度0.3μm，过滤效率99.97%，它集呼吸防护、面部皮肤及眼睛防护于一体，具有质轻、使用方便、密封性好、过滤精度高、送风量大（风量可调节，顺时针调大，逆时针调小）、正压效果好、使用寿命长等特点。确保在粉尘浓度高及有害气体的环境中，人们能轻松愉快的工作，提高工作效率，保护身体健康，是预防职业病的最佳个人呼吸防护设备。

2、适用范围

2.1 各种金属、矿山的开采。

2.2 金属冶炼中矿石的粉碎筛分和运输。

2.3 机械制造的配矿造型、铸件的清砂喷矿。

2.4 建筑材料行业，如耐火材料、玻璃、水泥、石料生产的开采。

破碎、碾磨、筛选、拌料等石棉的开采运输。

2.5 制药、化工行业及有尘有害环境的实验室。

2.6 预防呼吸性传染病，防细菌、病毒。

2.7 公路、铁路、水利、水电建设的开凿隧道、爆破等。

2.8 该产品如安装103W、103G过滤器能适用在酸性气体、碱性气体、中性气体、有机物气体同时存在的环境中。总之该产品适用于多种有尘、有毒作业场所，适用于防各类颗粒物（尘、雾、烟等）及多种有毒、有害异味气味。

3、结构

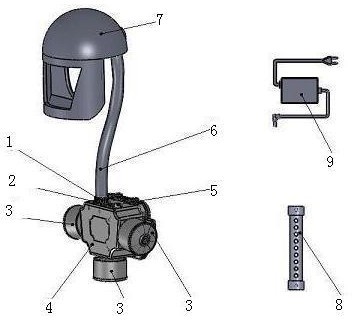

图1 ：PRF-103R电动送风过滤式防尘防毒呼吸器结构图

1、出风口 2、电源开关 3、过滤器 4、主机 5、风量调节旋钮 6、呼吸管

7、送风头罩 8、流量计 9、锂电池充电器

3.1 PRF-103R主机有3种过滤器可选择103HD、103W、及103G（详见6.2）

3.2该产品有6种送风头罩及1种密合型全面具和1种密合型半面罩可选择

A3送风头盔、M1头罩、M2头罩、M3头罩、M3+头罩、PS1喷砂头罩、M4全面罩、M6半面罩（详见6.4）

4、安装

主机有3个进风口和1个出风口，出厂前进风口和出风口全是盖紧密封的，电池已安装在主机里。安装前逆时针方向拧开出风口和进风口盖，检查主机进风口及出风口处是否有白色硅胶密封垫圈，没有密封垫圈的严禁使用，务必装好密封垫圈后才能安装过滤器，这点很重要。

根据作业场所的要求，选择相适应的过滤器，再次确认每个接口处的白色硅胶密封圈都在里面，将过滤器上面的圆帽逆时针方向拧开，揭开过滤器底部黑色密封塞垫，将过滤器螺纹口对准主机进风螺纹接口处顺时针方向拧紧。可以使用1个过滤器,也可以同时使用2个或3个过滤器。使用1个过滤器时,关闭左右2个进风口;使用2个过滤器时，关闭下端的进风口；使用3个过滤器时，则所有进风口全安装过滤器。呼吸管一头对准主机出风口处顺时针方向拧紧，另一头对准送风头罩、面罩接口处，顺时针方向拧紧（如图1）。

5、使用

5.1 使用前检查呼吸器流量，具体方法是：主机进风口安装好过滤器，出风口接好呼吸管，开启电源开关，将流量计端口插入呼吸管的末端口，当呼吸管里面的气流冲入流量计，流量计里的浮子底部如高出流量计柱面一格以上，说明是微正压，呼吸器可以使用，如流量计里的浮子底部没有高出流量计柱面一格，就不能形成微正压，呼吸器严禁使用，可能是过滤器阻力大了或电量不足，请检查过滤器和电池电量，即时清洁或更换过滤器。

根据个人的情况，调节好腰带及双肩背带，将头罩内的头箍调节到合适位置，佩带好呼吸器，开启电源开关，调节主机上的风量旋钮，调节到合适风量，即可开始工作。呼吸器内安装有电子报警系统,当电池电量不足时蜂鸣报警，随后自动关机.

5.2注意事项

5.2.1 出厂前主机3个进风口和1个出风口都是用盖盖紧密封的，当这4个接口全关闭时,严禁启动电源开机, 否则会烧电机马达。至少要打开一个进风口和出风口，才能启动电源开关。主机进风口、出风口的密封垫如发生破裂、老化、脱落，则严禁使用。同时使用2－3个过滤器时，过滤器必须是同型号的。产品在使用前，必须将电池充满电，使用中务必开启电源开关，否则起不到防尘防毒作用。严禁将该产品电池短路或投入火中，电池连续三个月不使用应进行充放电循环。主机（电池满电时）可连续工作6-20小时（调节呼吸器到最大风量时，电池连续供电6小时，调节呼吸器到最小风量时，电池连续供电20小时），如连续工作时间超过6-20小时应配备用电池。

5.2.2 戴好该产品之后且开启电源开关，再进入污染作业场所。

5.2.3 头罩跟脸部或颈部如果有少许的缝隙，不必担心。因为头罩内是正压，外界粉尘及气体不会由此进入头罩。如果头罩与使用者的颈部缝隙过大，可根据个人的颈部大小，将头罩颈部处的调节带调节到合适位置，这样可确保正压效果。

5.2.4 呼吸管应避免刮伤，避免明火及火星溅入，如作业环境有可能损伤呼吸管的溅液溅入或火星溅入，呼吸管上需加套防护套。

5.2.5 平时应注意个人的头部清洁及头罩的清洁，头罩可以水洗，但应避免擦伤镜片。

5.2.6 每次作业完毕，应将该产品带离作业区，取下风管及过滤器，用密封盖顺时方向关死主机出风口和进风口，确保主机内部免受污染。过滤器应及时盖牢上下盖，确保过滤器的密封，这样可延长过滤器使用寿命。确认主机和过滤器都密封后，可以用水喷溅冲洗主机及过滤器外壳。

5.2.7 该产品（便携式）不适合缺氧作业环境（含氧量低于18%的空气环境为缺氧环境）。不适合IDLH浓度（立即威胁生命和健康的浓度）。

5.2.8 如果工作环境是缺氧及IDLH浓度场所，可以改为长管送风，让主机系统远离危险场所。

5.2.9 呼吸器如果是长管送风，工作环境附近有交流电，可以不用电池供电，改用电源转换器接交流电供电，这样工作时间可以不受时间限制。

5.2.10 呼吸器如果是长管送风，过滤器只适合用风阻较小的过滤器103HD，因为是长管送风，过滤器风阻较大会严重影响呼吸器的送风量。公司备有不同用途的过滤器供用户选择。

5.2.11 如果呼吸器远离作业场所，人员是通过长管送风进入缺氧等危险场所作业时，外面必须有专人监护，监护人应常与作业人员沟通，时时观察呼吸器的运转是否正常，如发生意外停机（呼吸器不工作了），应立即救护作业人员，确保人身安全。

5.3更换过滤器及密封垫

5.3.1 对于103HD高效微粒过滤器：当电池有电,感觉呼吸不到净化空气，或感觉风量很小时,过滤器可能积满了粉尘，这时可逆时针方向取下过滤器，迎风面朝下稍用力磕一磕，可磕出许多粉尘，用软布（软纸）擦净过滤器外壳再顺时针方向装上，可继续使用。过滤器经过多次反复使用后，可能积满了许多细微粉尘，磕也磕不掉了，应考虑更换新的过滤器。

5.3.2 对于103W、103G高效防尘防毒过滤器：用于防尘时，更换过滤器方法同上（见5.3.1）；用于防毒时，则根据呼吸时是否感觉有异味，如感觉有异味或感觉头晕、恶心，说明103W、103G滤毒盒已饱和，失去了滤毒功能，应及时更换新的过滤器。

5.3.3 主机出风口和进风口的硅胶密封垫如发现破裂或老化，必须及时更换新的密封垫，确保呼吸器的密封性能。

5.3.4 过滤器103HD、103W、103G均不能水湿、受潮，如水湿受潮应及时更换。

5.4充电

5.4.1 当过滤器是新品或使用寿命没到期，而感觉呼吸器的送风量很小是电池电量不足的表现,当电池电量不足时,呼吸器会蜂鸣报警,这时应及时将电池充电。

5.4.2 打开机器后盖，取出电池组，电池盒上有一小圆孔是供电输出接口也是充电输入接口。.

5.4.3 先将充电器接上100-240V交流电，再将充电器的插头插入电池组圆孔（接口），即开始充电。

5.4.4 当充电器开始充电时，充电器上的指示灯为红色，表示已开始充电，经过一段时间充电，充电器上的指示灯转变为绿色时，表示充电完毕。

5.4.5 电池正常充电6小时，该充电器为智能型充电器，过充也不会损坏电池。

6、主要部件及参数

6.1 电动风机（直流无刷调速电机，电机转数可无级调速，电压12V DC,功率：5W－16.5W，噪音<55dB，使用寿命：20000小时，额定最低送风量>800L/Min--1000L/Min，加过滤器后送风量>160L/Min－280L/Min。

6.2 过滤器103HD、103W、103G 过滤器接口：RD40，滤盒规格：Φ102X65 mm，过滤精度0.3μm，过滤效率>99.97%。过滤器（密封保存）有效贮存期为3年，贮存环境应干燥、通风、无酸、碱、溶剂等污染物质。

6.2.1　 103HD高效微粒过滤器：适用于防各类颗粒物（尘、雾、烟等）及不超标异味气味，内置Φ96mmX50mmHEPA，过滤精度0.3微米，滤尘容量大，能滤除各种粉尘及细菌、病毒。103HD过滤器风阻小，主机安装103HD后，呼吸器的送风量大，风量为170L/Min—280L/Min。防尘时间视工作环境而定，103HD大约3个月左右。

6.2.2　 103W高效防尘防毒过滤器：（适用于防各类颗粒物（尘、雾、烟等）及多种有毒、有害异味气味）内置Φ98mmX20mmHEPA（过滤精度0.3微米）及30mm厚度（约100g）高效催化药物活性炭，能滤除各种粉尘及细菌、病毒，还能去除高浓度有毒、有害气体。主机安装103W后，呼吸器的送风量为160L/Min—260L/Min。用于防尘时，防尘性能同103HD，但防尘时间较103HD短许多。用于防毒时，该过滤器可同时去除酸性气体、碱性气体、中性气体及有机物气体，综合滤毒效果极佳，这一特性是一般普通活性炭及滤毒料难以达到的。防毒时间视工作环境而定，呼吸时闻到异味，视同103W过滤器使用寿命到期，应及时更换。

6.2.3 103G高效防毒过滤器：适用于防多种有毒、有害异味气味，内96mmX10mmHEPA及50mm厚度（约150g）高效催化药物活性炭，该过滤器去除酸性气体、碱性气体、中性气体及有机物气体，综合滤毒效果极佳，这一特性是一般普通活性炭及滤毒料难以达到的。主机安装103W后，呼吸器的送风量为160L/Min—230L/Min。防毒时间视工作环境而定，呼吸时闻到异味，视同103G过滤器使用寿命到期，应及时更换。

6.3 呼吸管：弹簧波纹管，长度：0.6米--1.3米之间可自由伸缩，Φ36mm，轻质（PU）材质，结实，拉力性好。弯曲360°也能保证气流通畅，气密性好。

6.4送风头罩：

6.4.1　A3C送风头盔：

A3C型送风面具与市面任一款安全帽配套组合成送风头盔带披肩，PC镜片透光率高且抗冲击，面部密封，重量：700g。

6.4.2 M1头罩，PVC复合材料，简易头罩（头罩内有呼吸管），不带披肩，头部、面部密封。重量：200ｇ。

6.4.3 M2头罩，PVC复合材料，带披肩，头罩披肩一体（头罩内有呼吸管），头部、面部密封。重量：280ｇ。

6.4.4 M3头罩，PVC复合材料，带披肩，头罩披肩一体（头罩内有呼吸管），颈部密封。重量：300g。

6.4.5 M4密合型全面罩，硅胶材质，PC镜片，里防雾外强化耐磨设计。大视窗与面部、口鼻双层密合,5点锁紧，适用各种脸形，与脸部密封严实，质轻，仅450g。与PRF-103R呼吸器配套使用时，既使主机意外故障也可相当于普通负压防尘防毒面具。

6.4.6 M6密合型半面罩，硅胶材质，无毒无味,无皮肤刺激,佩带舒适,面罩具有质轻、使用方便、密封性能好、呼吸阻力小、良好的传声装置、使用寿命长。重量：180g。与PRF-103R呼吸器配套使用时，既使主机意外故障也可相当于普通负压防尘防毒面具。

6.5电池：环保聚合物锂离子电池，无记忆效应，电压：11.1V DC，容量：4800mAH，循环寿命≥500次，仅可使用与该电池配套的专用充电器充电。充满电后可供PRF-103主机持续工作6--20小时, 调节呼吸器到最大风量时，电池连续供电6小时，调节呼吸器到最小风量时，电池连续供电20小时。锂电池长时间不用半电量保存。

6.6充电器：智能型聚合物锂离子电池充电器，Input：100-240V AC 50/60HZ, Output：12.6V DC 1000mA,可随意充电，不担心过充，不影响电池寿命。

6.7 流量计： PC材质，流量计端口插入呼吸管末端口，开启主机电源，当呼吸管里面的气流冲入流量计，流量计里的浮子底部如高出流量计柱面一格以上，说明是微正压，呼吸器可以使用，如流量计里的浮子底部没有高出流量计柱面一格，就不能形成微正压，呼吸器不能使用，可能是过滤器阻力大了或电量不足，请即时清洁或更换过滤器。

6.8头罩镜片（聚碳酸脂PC镜片,透光率高且抗冲击，透光率>90%）。

6.9 PRF-103R呼吸器主机重量（含电池不含滤盒）：1100g。

7、常见故障及保修

如电机不转，请将电池与主机的连接导线拔下，再重新插一次，看看是否接触不良，如电机还是不转，请更换一条新的备用连接导线再试。非人为损坏，该产品电机保修壹年，聚合物锂离子电池、充电器保修半年。

8、装箱清单（便携式）

8.1送风头罩1个；

8.2呼吸管1条；

8.3主机系统（含电池组、舒适宽腰带等）1套；

8.4 过滤器3个；

8.5充电器1个；

8.6 流量计1个；

8.7 备用连接导线1条；
