电动送风过滤式长管呼吸器(PRF-102H)使用说明书
|
使用该产品之前请仔细阅读使用说明书 1、用途及特点 该产品（PRF-102H）是一款电动送风过滤式长管呼吸器（如图1），过滤精度0.3μm，过滤效率99.97%，它集呼吸防护、面部皮肤及眼睛防护于一体，具有质轻、使用方便、密封性好、过滤精度高、送风量大（风量可调节，顺时针调大，逆时针调小）、正压效果好、使用寿命长等特点。确保在粉尘浓度高及有害气体的环境中，人们能轻松愉快的工作，提高工作效率，保护身体健康，是预防职业病的最佳个人呼吸防护设备。 电动送风过滤式长管呼吸器由主机、呼吸长管、头罩或全面具三部分组成，有多种开放型送风头罩及密合型全面具可选择。如使用开放型送风头罩，长管可选择10米、15米、20米。开放型送风头罩不适合缺氧环境（含氧量低于18%的空气环境为缺氧环境）及IDLH环境（立即威胁生命和健康的环境）。如作业环境为缺氧或IDLH环境，只能佩戴密合型的全面具进行长管送风才能作业，配戴全面具的目的是一旦电动呼吸器意外故障，电动长管呼吸器相于一个自吸式长管呼吸器，使用者可以负压自吸逃生，长管最长可选择40米。 2、适用范围 2.1 各种金属、矿山的开采。 2.2 金属冶炼中矿石的粉碎筛分和运输。 2.3 机械制造的配矿造型、铸件的清砂喷矿、喷砂、喷漆等。 2.4 建筑材料行业，如耐火材料、玻璃、水泥、石料生产的开采。 破碎、碾磨、筛选、拌料等石棉的开采运输。 2.5 制药、化工行业及有尘有害环境的实验室。 2.6 预防呼吸性传染病，防细菌、病毒。 2.7 公路、铁路、水利、水电建设的开凿隧道、爆破等。 2.8 管道、下水道等密闭作业环境的检修（需佩戴密合型全面具）。总之该产品适用于多种有尘、有毒作业场所，适用于防各类颗粒物（尘、雾、烟等）及多种有毒、有害异味气味。 3、结构

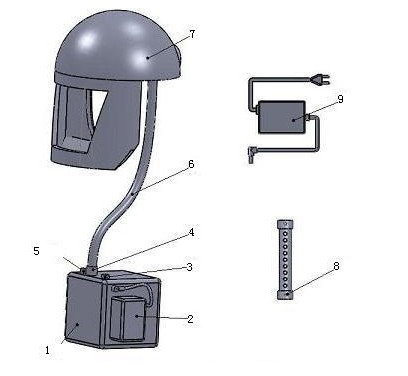

图1 PRF-102H电动送风过滤式长管呼吸器结构图 1、主机 2、电池或电源适配器 3、电源开关 4、出风口 5、风量调节钮 6、呼吸管、 7、头罩或面罩 8、流量计 9、充电器 3.1PRF-102主机有多种过滤器可选择102HD或102HD等（详见6.2） 3.2该产品多种开放型送风头罩及2种密合型全面具可选择 A2送风头盔、M1头罩、M2头罩、M3头罩、PS1喷砂头罩，PS2喷砂服等；M4、M5全面具（详见6.4） 4、安装 将呼吸长管的螺纹接头与送风头罩或全面具进气口按顺时针方向旋转紧，一直旋转不动为止，呼吸长管带钢针的另一接头插入主机送风口，务必卡紧卡牢固（如图1）。 5、使用 5.1 电动送风过滤式长管呼吸器，供电方式为交直流两用，供选择，既可通过电源转换器将交流100-240V转换成直流12V给主机供电，工作时间不受限制，也可以采用本公司聚合物锂离子电池（11.1V DC，4800mAh）给主机供电，满电时，可持续供电6小时。还可利用汽车12V电压通过一条车载连接导线直接给主机供电(车载导线一头插入汽车点烟器插口,另一头接主机接口，主机不要放在车内，应放置在车外),使用时，电动长管呼吸器主机应远离作业场所。 如用电源转换器给主机供电，电源转换器的一头插入交流110V或交流220V的电源插上，一定要紧接触，插头与插座之间不能松动，另一头直接插入主机插座里，开启电源开关，调节主机上的风量旋钮，调节到合适风量，即可作业。如用电池供电，用连节导线将电池与主机连接牢固，开启电源开关，调节主机上的风量旋钮，调节到合适风量，即可开始工作。呼吸器内安装有电子报警系统,当电池电量不足时蜂鸣报警，随后自动关机。
5.2注意事项 5.2.1 长管呼吸器的使用人员应经过充分培训后方可佩戴使用。在使用前应先检查电动呼吸器主机，通电试一下，是否正常工作，然后检查头罩或全面具，尤其是对全面具的检查要特别仔细。 佩戴全面具前应将先脸部的连鬓胡子及胡须刮干净，将呼吸长管的螺纹接头接入面具进气口，顺时针旋转紧，尽量将面具的头带放松，将头带套在头的后部，将全面具盖住脸；拉紧头带调整面具与头部配合严密，先调整颈部的带子，然后再调整头前部的带子，不要将带子拉的过紧，用手掌盖住呼吸长管的进气口（带钢针的接口），轻轻的吸气，应感到面具有凹进去并贴近面部的感觉，同时应不会感到空气从面部与面具之间漏入。 检查全面具是否有裂痕、撕裂和脏物，密封部分是否有变形，材料应柔软而不僵硬；检查吸气阀是否变形、裂痕或撕裂处；提起吸气阀后检查阀座是否有尘土或裂痕；检查头带是否完好无损并具有良好的弹性，必要时更换新头带；检查所有塑料部件是否有裂痕，特别注意密封垫圈是否在面具的进气口里；揭开呼气阀盖检查呼气阀片和阀座是否有尘土、变形或撕裂，检查完后合上呼气阀盖，要注意卡紧卡牢。 如采用电池给主机供电，使用前，必须将电池充满电，使用中务必开启电源开关。严禁将该产品电池短路或投入火中，电池连续三个月不使用应充电激活，充满电保存。主机（电池满电时）可连续工作6小时，如连续工作时间超过6小时应配备用电池。 5.2.2 戴好呼吸面罩，将随身的长管放入腰带上的固定环里，开启电源开关，感觉呼吸自如后， 方可进入作业场所。如几人同时使用长管呼吸器作业，注意保持距离和方向，防止发生相互 牵拉呼吸长管而出现意外。 5.2.3 如佩戴开放型送风头罩，头罩跟脸部或颈部如果有少许的缝隙，不必担心。因为头罩内是正压，外界粉尘及气体不会由此进入头罩。如果头罩与使用者的颈部缝隙过大，可根据个人的颈部大小，将头罩颈部处的调节带调节到合适位置，这样可确保正压效果。 5.2.4使用过程中应妥善保护长管呼吸器的呼吸长管，避免踩踏长管，避免长管与锋利尖锐器、角、腐蚀性介质接触或在拖拉时与粗糙物产生磨擦，防止戳破、划伤、刮伤长管。长管如不慎接触到腐蚀性介质，应立即用洁净水进行清洗，插干，如长管出现损伤、损坏，应立即更换。 5.2.5每次使用后建议清洁头罩或全面具，头罩可以水洗，但应避免擦伤镜片检查全面具组件，特别是呼吸阀片和阀座，若发现残旧或破损，应抛弃并用新部件更换。 5.2.6每次作业完毕，应将该产品带离作业区，清洁后密封保存，电池还应充满电保存。 5.2.7使用人员在使用过程中如果感觉如感觉气量供给不足、呼吸不畅、或出现其它不适情况，应立即撤离作业现场。呼吸器远离作业场所，人员是通过长管送风进入缺氧等危险场所作业时，外面必须有专人监护，监护人应常与作业人员沟通，时时观察呼吸器的运转是否正常，如发生意外停电停机（呼吸器不工作了），应立即救护作业人员，确保人身安全。
5.2.8 电动送风长管呼吸器主机都是远离作业环境，如主机所处的位置没有较浓的有害气体，过滤器可选择风阻小的高效微粒过滤器102HD，对主机所处的环境空气进行高效净化，通过长管送净化空气给使用者呼吸；如主机所处的位置还是有较浓气味的有害气体，则过滤器应该选择高效防尘防毒过滤器102W。公司备有多种不同用途的过滤器供用户选择。 5.3更换过滤器及密封圈 5.3.1对于102HD高效微粒过滤器：当电量很足,感觉呼吸不到净化空气，或感觉净化气流很小时,过滤器可能积满了粉尘，这时可取出过滤器，迎风面朝下稍用力磕一磕，可磕出许多粉尘，用干软布（软纸）擦净过滤器再装入主机，可继续使用。过滤器经过多次反复使用后，可能积满了许多细微粉尘，磕也磕不掉了，应考虑更换过滤器。 5.3.2对于102W高效防尘、防毒过滤器：用于防尘时，更换过滤器方法同上（见5.3.1）；用于防毒时，则根据呼吸时是否感觉有异味，如感觉有异味或感觉头晕、恶心，说明102W滤毒盒已饱和，失去了滤毒功能，应及时更换过滤器。 5.3.3更换过滤器时，过滤器周边的粉尘不慎污染到主机盒内部净化腔体，这时务必清洁主机盒净化腔，否则会影响防尘效果，更换过滤器后，还要注意主机盒后盖应卡紧、卡牢过滤器。 5.3.4 呼吸器使用前,主机盒及过滤器是清洁过的,或是新过滤器,使用中有粉尘或异味从呼吸管里出来,很可能是主机盒内的密封圈使用时间长了,密封圈失去弹性而影响密封,这时务必要更换一个新的密封圈,确保呼吸器的密封。 5.3.5过滤器102HD、102W均不能水湿、受潮，如水湿受潮应及时更换。 5.4充电 5.4.1当过滤器是新品或使用寿命没到期，而感觉呼吸器的送风量很小是电池电量不足的表现,当电池电量不足时,呼吸器会蜂鸣报警,这时应即时将电池充电。 5.4.2电池盒上的圆孔是供电孔也是充电孔。. 5.4.3 先将充电器接上100-240V交流电，再将充电器的插头插入电池盒圆孔（插座），即开始充电。 5.4.4当充电器开始充电时，充电器上的指示灯为红色，表示已开始充电，当充电器指示灯为绿色时，表示充电完毕。 5.4.5当电池首次使用时，充电8小时以上，正常充电6小时，该充电器为智能型充电器，过充也不会损坏电池。 6、主要部件及参数 6.1电动风机（直流无刷电机，规格：Φ 120mm H32mm，电压12V DC,功率>15W，噪音<55dB， 使用寿命 >50000小时，电机转数>3500转/Min，额定最低送风量>600L/Min，加过滤器后，10米长管末端风量>200L/ Min，15米长，管末端风量>170L/Min；20米长管末端风量>160L/Min；30米长管末端风量>130L/Min；40米长管末端风量>120L/Min。 6.2过滤器102HD、102W 规格：（165×165×62）mm，过滤精度0.3μm，过滤效率>99.97%。过滤器（密封保存）有效贮存期为3年，贮存环境应干燥、通风、无酸、碱、溶剂等污染物质。 6.2.1 102HD高效微粒过滤器：（适用于防各类颗粒物（尘、雾、烟等）及不超标异味气味，内置38mm厚度HEPA，能对大气进行高效净化，滤尘容量大，能滤除各种粉尘及细菌、病毒。防尘时间视工作环境而定，102HD大约5个月左右。 6.2.2 102W高效防尘、防毒过滤器：（适用于防各类颗粒物（尘、雾、烟等）及多种有毒、有害异味气味）内置20mm厚度HEPA及20mm厚度（约130g）高效催化药物活性炭，能滤除各种粉尘及细菌、病毒，还能去除高浓度有毒、有害气体，用于防尘时，性能同102HD（见6.2.1），102W防尘时间较102HD短一些。用于防毒时，该过滤器可同时去除酸性气体、碱性气体、中性气体及有机物气体，综合滤毒效果极佳，这一特性是一般普通活性炭及滤毒料难以达到的。防毒时间适工作环境而定，呼吸时闻到异味，视同102W过滤器使用寿命到期，应及时更换。102W风阻较102HD大，装入主机后呼吸器的送风量会小一些。 6.3 呼吸管：Φ38mm，L 1-30m。轻质（PU）材质，弯曲360°也能保证气流通畅，气密性好。10米长管末端风量>200L/Min；15米长管末端风量>170L/Min；20米长管末端风量>160L/Min；30米长管末端风量>120L/Min； 40米长管末端风量>120L/Min。 6.4送风头罩： 6.4.1 A2送风头盔： A2型送风面具与市面任一款安全帽配套组合成送风头盔，PC镜片透光率高且抗冲击，面部密封，重量：650g。 6.4.2 M1头罩，PVC复合材料，简易头罩（头罩内有呼吸管），不带披肩，头部、面部密封。PC镜片透光率高且抗冲击，重量：200ｇ 6.4.3 M2头罩，PVC复合材料，带披肩，头罩披肩一体（头罩内有呼吸管），头部、面部密封。PC镜片透光率高且抗冲击，重量：280ｇ 6.4.4 M3头罩，PVC复合材料，带披肩，头罩披肩一体（头罩内有呼吸管），颈部密封。PC镜片透光率高且抗冲击，重量：300g 6.4.5 M4全面具,橡胶材质,大视窗与面部、口鼻双层密合,6点位头带调节,适用各种脸形。重量:500g 6.4.6 M5全面具，硅胶材质，大视窗与面部、口鼻双层密合，PC镜片透光率高且抗冲击，镜片双面（里外）防雾工艺。4点锁紧，与脸部密封严实，质轻，仅300g。 6.4.7 PS1喷砂头罩： 独特设计,头罩外面有一个PE面罩,抗砂粒冲击,面罩提供宽阔视窗,镜片方便更换.头罩内接有呼吸管,特殊气流设计，防止视窗起雾，保护头部及面部，头箍可调节,佩戴舒适安全。重量：650g.。 6.4.8 PS2喷砂服：独特设计,头罩及上衣连体,头罩外面有一个PE面罩,抗砂粒冲击,面罩提供宽阔视窗,镜片方便更换.头罩内接有呼吸管,特殊气流设计，防止视窗起雾，保护整个身体不受砂粒粉尘侵害，头箍可调节,重量：800g。 6.5电池：环保聚合物锂离子电池，无记忆效应，电压：11.1V DC，容量：4800mAH，充放电次数>500次，充满电后可供电动呼吸器持续工作6小时。仅可使用专用配套的充电器充电。 6.6充电器：智能型充电器，Input：100-240V AC 50/60HZ, Output：12.6V DC 1000mA,可随意充电，不担心过充，不影响电池寿命。 6.7 电源适配器(转换器)：Input：100-240V AC ,50/60HZ, Output：12V DC, 1.25A,通过转换器可将交流100-240V转变成直流12V给电动呼吸器供电，工作时间不受限制。 6.8 流量计： PC材质，流量计端口插入呼吸管末端口，开启主机电源，当呼吸管里面的气流冲入流量计，流量计里的浮子底部如高出流量计柱面一格以上，说明是微正压，呼吸器可以使用，如流量计里的浮子底部没有高出流量计柱面一格，就不能形成微正压，呼吸器不能使用，可能是过滤器阻力大了或电量不足，请即时清洁或更换过滤器。
6.9头罩镜片（聚碳酸脂PC镜片,透光率高且抗冲击，透光率>90%）。 6.10 PRF-102H呼吸器重量1500g。 7、常见故障及保修 如电机不转，请将电池与主机的连接导线拔下，再重新插一次，看看是否接触不良，如电机还是不转，请更换一条新的备用连接导线再试。非人为损坏，该产品电机保修壹年，电源转换器、，聚合物锂离子电池、充电器保修半年。 8、装箱清单 8.1送风头罩或全面具1个。 8.2呼吸长管1条。 8.3主机系统（含电动风机及过滤器、电源适配器、舒适腰包、腰带等）1套。 8.4 聚合物锂离子电池 1块（可选配，非标配） 8.5 智能充电器 1个（可选配，非标配） 8.6 车载12V连接导线 1 条(可选配,非标配) 8.7说明书1份 8.8合格证1份
沈阳保尔夫科技有限公司 地址：沈阳市和平区五里河街51号1510室 电话：024-83953156 024-83953182 13504057161 传真：024-83953182 E-mail:brf@baoerfu.com |
