电动送风自动变光电焊面罩(PRF-102RAD)使用说明书
使用该产品之前请仔细阅读使用说明书
1、用途及特点
该产品(PRF-102RAD)是一款电动送风过滤式防烟尘、防毒全自动变光电焊面罩(如图1),过滤精度0.3微米,过滤效率99.97%,它集呼吸防护、面部皮肤及眼睛防护于一体,电焊作业时,护目镜自动变黑,响应时间小于0.1毫秒,可以将电焊光中强烈的紫外线和红外线滤除,能切实地保护焊接者的眼睛不受伤害,暗态:9-13(旋钮外调试)。具有质轻、使用方便、密封效果好、过滤精度高、送风量大(风量可调节,顺时针调大,逆时针调小)、正压效果好、使用寿命长等特点。确保在粉尘浓度高及有害气体的环境中,人们能轻松愉快的工作,提高工作效率,保护身体健康,是预防电焊尘肺病及保护焊工眼睛的最佳个人呼吸防护设备。
2、适用范围
2.1 该产品适用于头部不会受到意外伤害的多种电焊作业场所,更适合用于逆变式电焊机的各种气体保互焊(TIG、MIG、MAG)以及所有电弧焊接。适用于防各类颗粒(尘、雾、烟等)及多种有害异味气味。
3、结构

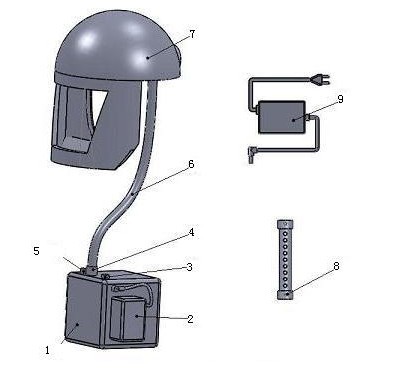

图1电动送风自动变光电焊面罩结构图
1、主机 2、锂电池组 3、电源开关 4、主机出风口 5、风量调节旋钮 6、呼吸管 7、光控面罩 8、流量计 9、锂电池充电器
3.1 PRF-102R主机有4种过滤器可选择102WD、102G、102W、及102HD(详见6.2.2)。
4、安装
将呼吸管与主机及自动变光送风电焊面罩连接牢固即可(如图1),非常方便。
5、使用
5.1 将电池与主机连接牢固,使用前检查呼吸器流量,出风口接好呼吸管,开启电源开关,将流量计端口插入呼吸管的末端口,当呼吸管里面的气流冲入流量计,流量计里的浮子底部如高出流量计柱面一格以上,说明是微正压,呼吸器可以使用,如流量计里的浮子底部没有高出流量计柱面一格,就不能形成微正压,呼吸器严禁使用,可能是过滤器阻力大了或电量不足,请检查过滤器和电池电量。
根据个人的情况,调节好背带及腰带,将头罩内的头箍调节到合适位置,佩带好呼吸器,开启电源开关,调节主机上的风量旋钮,调节到合适风量,即可开始工作。呼吸器内安装有电子报警系统,当电池电量不足时蜂鸣报警,随后自动关机.
5.2注意事项
5.2.1 该产品在使用前,必须将电池充满电,使用中务必开启电源开关,否则起不到防尘、防毒作用。严禁将该产品电池短路或投入火中,电池连续三个月不使用应充电激活。PRF-102R主机(电池满电时)可连续工作6--20小时(调节呼吸器到最大风量时,电池连续供电6小时,调节呼吸器到最小风量时,电池连续供电20小时),如连续工作时间超过6--20小时应配备用电池。也可通过电源转换器将交流100-240V转换成直流12V给主机供电,工作时间不受限制,
5.2.2 电焊作业前,检查面罩是否损坏及自动变光镜片前面的保护片是否装上,如果没有装上保护片,一定不要使用,否则自动变光镜片会被电焊飞溅物破坏。
5.2.3 电焊作业前应根据焊机的焊接电流,选择适当的遮光号(9—13),如不清楚时,可以从较深的色号逐步试验,逆时针方向慢慢减小,直到合适为止。灵敏度(Sensitivity)选择一般可以调到中间位置,如果在焊接电流比较小,不能正常变黑时可以往“H”顺时针方向调节以提高灵敏度(Sensitivity);在夜间工作中,应尽量避免开强烈的灯光,如不能正常使用时,可以调节此旋钮降低灵敏度。
5.2.4 戴好该产品之后且开启主机电源开关,再进入电焊作业场所。
5.2.5 面罩内的送风头罩跟头部如果有少许的缝隙,不必担心。因为头罩内是正压,外界粉尘及气体不能由此进入头罩。如果头罩与使用者的颈部缝隙过大,可根据个人的颈部大小,将头罩颈部处的调节带调节到合适位置,这样可确保正压效果。
5.2.6 如在微弱光线时焊接,感觉遮光度明显不足时,请更换备用电池。取出镜框,在靠近太阳能电池一边的侧面有一个小缺口,可将放置备用电池的小“抽屉”拉出,按放置方向更换一枚锂电池(CR2032)即可。此电池约可工作一年。
5.2.7 每次电焊作业完毕,请检查保护片,如果上面留有赃物,请用软布擦拭,并可用中性清洁剂冲洗,不要用硬布或粗糙纸擦拭保护片。应将该产品带离作业区,呼吸器密封保存,否则该产品过滤器将继续工作,会缩短过滤器的使用寿命。请将自动变光送风面罩置于阴凉干燥处。
5.2.8 该产品不能用于氧气—乙炔焊接或激光焊接!该产品(便携式)不适合缺氧作业环境(含氧量低于18%的空气环境为缺氧环境)。不适合IDLH浓度(立即威胁生命和健康的浓度),不适合可能引起爆炸的作业场所。
5.2.9 如果工作环境是缺氧及可能引起爆炸的危险场所,可以改为长管送风,让主机系统远离危险场所。鉴于本主机系统功率有限,呼吸管太长会增大风阻降低风量,设计最长呼吸管为20m。
5.2.10 呼吸器如果是长管送风,工作环境附近有交流电,可以不用电池供电,改用电源转换器接交流电供电,这样工作时间可以不受时间限制。
5.2.11 呼吸器如果是长管送风,过滤器只适合用风阻较小的过滤器102HD,因为是长管送风,过滤器风阻较大会严重影响呼吸器的送风量。公司备有不同用途的过滤器供用户选择。
5.2.12 如果呼吸器远离作业场所,人员是通过长管送风进入缺氧等危险场所作业时,外面必须有专人监护,监护人应常与作业人员沟通,时时观察呼吸器的运转是否正常,如发生意外停机(呼吸器不工作了),应立即救护作业人员,确保人身安全。
5.3更换过滤器、密封圈及更换保护片
5.3.1 对于102HD高效微粒过滤器:当电池有电,感觉呼吸不到净化空气,或感觉净化气流很小时,过滤器可能积满了粉尘,这时可取出过滤器,迎风面朝下稍用力磕一磕,可磕出许多粉尘,用干软布(软纸)擦净过滤器再装入主机,可继续使用。过滤器经过多次反复使用后,可能积满了许多细微粉尘,磕也磕不掉了,应考虑更换过滤器。
5.3.2 对于102G、102W、102WD高效防尘、防毒过滤器:用于防尘时,更换过滤器方法同上(见5.3.1);用于防毒时,则根据呼吸时是否感觉有异味,如感觉有异味或感觉头晕、恶心,说明102G、102W、102WD滤毒盒已饱和,失去了滤毒功能,应及时更换过滤器。
5.3.3 更换过滤器时,过滤器周边的粉尘不慎污染到主机盒内部净化腔体,这时务必清洁主机盒净化腔,否则会影响防尘效果,更换过滤器后,还要注意主机盒后盖应卡紧、卡牢过滤器。
5.3.4 呼吸器使用前,主机盒及过滤器是清洁过的,或是新过滤器,使用中有粉尘或异味从呼吸管里出来,很可能是主机盒内的密封圈使用时间长了,密封圈失去弹性而影响密封,这时务必要更换一个新的密封圈,确保呼吸器的密封。
5.3.5 过滤器102WD、102G、102W、102HD均不能水湿、受潮,如水湿受潮应及时更换。
5.3.6 当视窗保护片被电焊飞溅物破坏,影响视觉,应及时更换保护片,具体步骤如下:
松开固定镜框组的螺丝,拿出镜框组,拿掉旧保护片,换一张新的保护片(撕掉粘在保护片的薄膜)装回镜框组,然后装上压脚并紧上螺丝。
5.4充电
5.4.1 当过滤器是新品或使用寿命没到期,而感觉呼吸器的送风量很小是电池电量不足的表现,当电池电量不足时,呼吸器会蜂鸣报警,这时应将电池充电。
5.4.2 电池盒上的圆孔是供电孔也是充电孔。.
5.4.3 先将充电器接上100-240V交流电,再将充电器的插头插入电池盒圆孔(插座),即开始充电。
5.4.4 当充电器开始充电时,充电器上的指示灯为红色,表示已开始充电,当充电器指示灯为绿色时,表示充电完毕。
5.4.5 电池正常充电6小时,该充电器为智能型充电器,过充也不会损坏电池。
6、主要部件及参数
6.1 电动风机
6.1.1 PRF-102R电动风机(直流无刷调速电机,电压12V DC,功率:5W-16.5W,噪音<55dB, 使用寿命 :50000小时,额定最低送风量: 600L/Min—1000L/Min,加过滤器后送风量:160L/Min-280L/Min)。
6.2 过滤器
6.2.1过滤器102WD、102G、102W、102HD规格:(165×165×62)mm,过滤精度0.3μm,过滤效率>99.97%。过滤器(密封保存)有效贮存期为3年,贮存环境应干燥、通风、无酸、碱、溶剂等污染物质。
6.2.1.1 102WD高效防尘、防毒过滤器:适用于防各类颗粒物(尘、雾、烟等)及多种有毒、有害异味气味,内置20mm厚度HEPA及20mm厚度(约100g)高效催化药物活性炭,能滤除各种粉尘及细菌、病毒,还能去除高浓度有毒、有害气体(装入主机后呼吸器的送风量为230--280L/Min),102WD防尘时间较102HD短一些。用于防毒时,该过滤器可同时去除酸性气体、碱性气体、中性气体及有机物气体,综合滤毒效果极佳,这一特性是一般普通活性炭及滤毒料难以达到的。102WD风阻较102W小,但102WD滤毒时间较102W短一些,防毒时间视工作环境而定,呼吸时闻到异味,视同102WD过滤器使用寿命到期,应及时更换。
6.2.1.2 102G高效防尘、防毒过滤器:适用于防各类颗粒物(尘、雾、烟等)及多种有毒、有害异味气味,内置10mm厚度HEPA及30mm厚度(约200g)高效催化药物活性炭,能滤除各种粉尘及细菌、病毒,还能去除高浓度有毒、有害气体(装入主机后呼吸器的送风量为170--230L/Min),用于防尘时,性能同102D(见6.2.1.4),102G防尘时间较102D短一些。用于防毒时,该过滤器可同时去除酸性气体、碱性气体、中性气体及有机物气体,综合滤毒效果极佳,这一特性是一般普通活性炭及滤毒料难以达到的。防毒时间视工作环境而定,呼吸时闻到异味,视同102G过滤器使用寿命到期,应及时更换。
6.2.1.3 102W高效防尘、防毒过滤器:适用于防各类颗粒物(尘、雾、烟等)及多种有毒、有害异味气味,内置20mm厚度HEPA及20mm厚度(约130g)高效催化药物活性炭,能滤除各种粉尘及细菌、病毒,还能去除高浓度有毒、有害气体(装入主机后呼吸器的送风量为230--280L/Min),用于防尘时,性能同102HD(见6.2.1.4),102W防尘时间较102D短一些。用于防毒时,该过滤器可同时去除酸性气体、碱性气体、中性气体及有机物气体,综合滤毒效果极佳,这一特性是一般普通活性炭及滤毒料难以达到的。102W风阻较102G小,但102W滤毒时间较102G短一些,防毒时间视工作环境而定,呼吸时闻到异味,视同102W过滤器使用寿命到期,应及时更换。
6.2.1.4 102HD高效微粒过滤器:风阻小主要用于长管呼吸器,适用于防各类颗粒物(尘、雾、烟等)。内置38mm厚度HEPA,能滤除各种粉尘及细菌、病毒。防尘时间视工作环境而定,102HD大约5个月左右。
6.3 呼吸管:弹簧波纹管,Φ36mm,短管0.6米--1.3米之间自由伸缩,L 1-15m。轻质(PU)材质,弯曲360°也能保证气流通畅,气密性好。呼吸器如果是长管送风,呼吸管10m长时,呼吸器的风量为230L/Min,呼吸管15m长时,呼吸器的风量为160L/Min。
6.4 自动变光送风电焊面罩:
型号:AD
该面罩(AD)采用了最新光电控制技术,勿需开关,全自动变光,是普通电焊面罩的更新换代产品,头戴式,不必占用焊工的另一只手,未焊接时可以清楚的看见焊接工件,在电焊起弧的瞬间镜片变黑,响应时间小于0.1毫秒,暗态:9-13(旋钮外调试),有效遮挡了强烈的电弧光,切实保护了焊工的眼睛,该产品应与本公司PRF-102R或PRF—103R呼吸器配合使用,这样既保护了眼睛又保护了呼吸。
使用面罩前,应调节面罩内的头箍,面罩内的送风头罩可以拆下水洗,但应该避免擦伤镜片,每次拆下送风头罩后,注意保存好安装螺丝,以便顺利安装。
AD面罩技术参数
·镜框尺寸: 110×90×10mm
·视窗尺寸: 98×43mm
·响应时间(亮态—暗态) 0.1ms
(暗态—亮态) ≤0.2-0.7S(根据焊接情况自动调节)
·紫外线透过率: <0.0003%(313nm),〈0.006%(365nm)
·红外线透过率: <0.1%(780-2000nm)
·遮光号: 4/9—13
·电源: 太阳能电池/可更换锂电池
·使用温度: -5℃—+55℃
·重量: 500g
6.5电池(环保聚合物锂离子电池,无记忆效应,电压:11.1V DC,容量:4800mAH,充放电次数>500次,充满电后可供PRF-102R主机持续工作6--20小时, 调节呼吸器到最大风量时,电池连续供电6小时,调节呼吸器到最小风量时,电池连续供电20小时。)
6.6充电器(智能型聚合物锂离子电池充电器,Input:100-240V AC 50/60HZ, Output:12.6V DC 1000mA,可随意充电,不担心过充,不影响电池寿命。)
6.7 流量计: PC材质,流量计端口插入呼吸管末端口,开启主机电源,当呼吸管里面的气流冲入流量计,流量计里的浮子底部如高出流量计柱面一格以上,说明是微正压,呼吸器可以使用,如流量计里的浮子底部没有高出流量计柱面一格,就不能形成微正压,呼吸器不能使用,可能是过滤器阻力大了或电量不足,请即时清洁或更换过滤器。
6.8 送风头罩镜片(聚碳酸脂PC镜片,透光率高且抗冲击,透光率>90%)。
6.9 PRF-102R呼吸器重量:1500g。
7、常见故障及保修
如电机不转,请将电池与主机的连接导线拔下,再重新插一次,看看是否接触不良,如电机还是不转,请更换一条新的备用连接导线再试。非人为损坏,该产品电机保修壹年,聚合物锂离子电池、充电器保修半年。
8、装箱清单(便携式)
8.1自动变光送风电焊面罩1个。
8.2呼吸管1条。
8.3主机系统(含电动风机及过滤器、电池组、舒适腰包、腰带等)1套。
8.4充电器1个。
8.5 流量计1个。
8.5说明书1份。
8.6合格证1份。
沈阳保尔夫科技有限公司
地 址:沈阳市和平区五里河街51号1510室
电 话:024-83953156 024-83953182 13504057161
传 真:024-83953182
E-mail:brf@baoerfu.com
